1、本設備采用導軌安裝方式，目前支持0.5-1.0mm普通導軌；
2、本設備采用24V直流電源供電，支持PLC直接供電，峰值功率10W（帶4G通訊）；
3、WIFI及4G天線規格為SMA內螺紋內針，可使用膠棒及吸盤天線，標配為2DB膠棒天線；
4、HiNet 4G產品均需要客戶自備4G卡 （普通電話卡）， 安裝時打開SIM/UIM處的保護蓋，將4G卡插入卡槽中；
二、設備連接說明
1、與串口PLC連接方式
如果是串口PLC，如三菱FX的RS422口、臺達ES2 PLC的RS232等可通過專用配置電纜，一端接入PLC的編程口，另一端接入HiNet網關的COM口；
2、與網口PLC連接方式
如果是網口PLC，則可通過普通網線，一端接入PLC的網絡口，另一端接入HiNet網關的LAN口；
3、與電腦連接對HiNet進行配置
如果需要對網關進行配置時，則可通過普通網線，一端接入電腦，一端接入HiNet網關的LAN口。
三、HinodeWindowsClient客戶端操作說明
1、打開客戶端安裝文件夾，雙擊“HinodeWindowsClient設備連接管理”安裝客戶端；

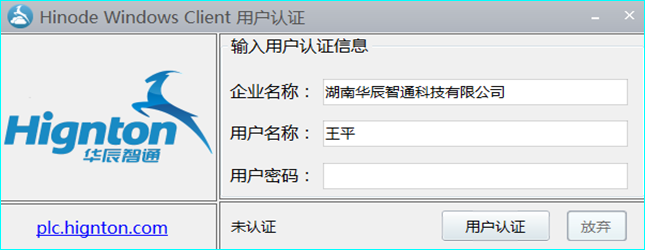

2、輸入在云服務器上注冊的企業名稱、用戶名和密碼，然后點擊“用戶認證”；

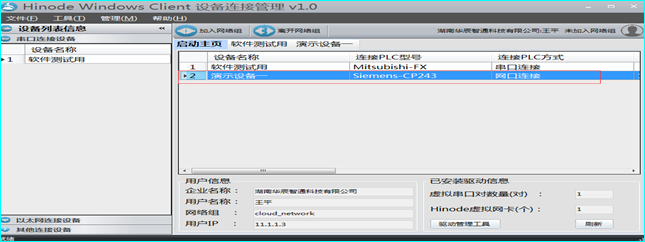

3、當出現HinodeWindowsClient設備連接管理界面后，點擊“加入網絡組”；

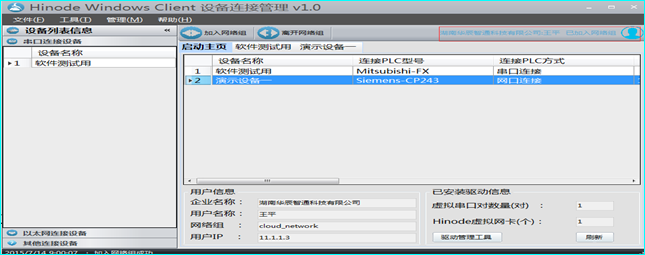

4、當提示“加入網絡組成功”后，若界面右上角的頭像變亮，則表示成功加入網絡組；
5、加入網絡組成功后，雙擊選擇需要遠程操作的設備名稱一欄；

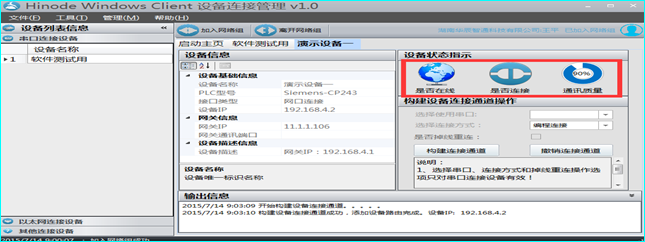

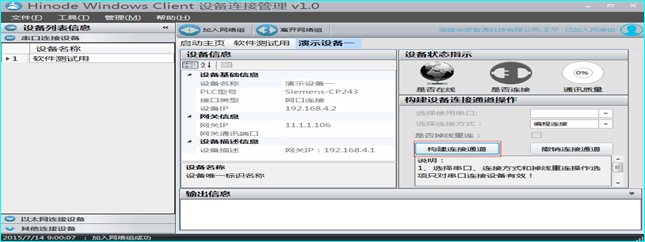

6、當出現設備狀態提示界面后，點擊“構建連接通道”；
7、待設備狀態指示界面上的“是否在線”“是否連接”“通訊質量”三個圖標全部變亮后，則說明連接成功，此時可最小化客戶端，通過PLC編程軟件或上位機軟件對設備進行遠程操作。
四、PLC軟件或上位機對設備進行遠程操作說明

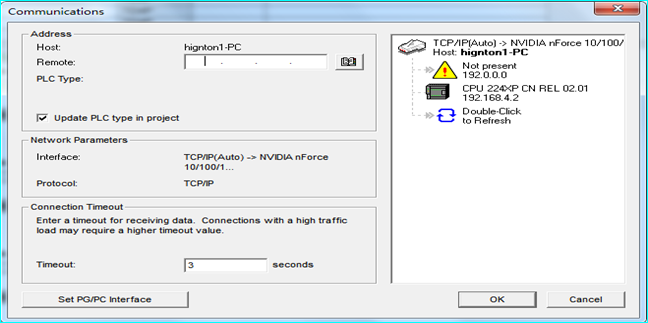

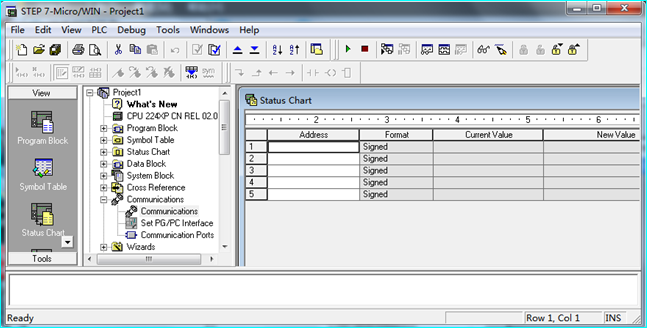

1.打開相對應的PLC軟件，這里采用西門子PLC則需使用西門子軟件STEP7進行操作，打開STEP7后出現如下界面，然后點擊Communications下面的Communications選項，出現Communications窗口。
2.出現出現Communications窗口后，點擊按鈕,會出現提示窗口，點擊確定即可。

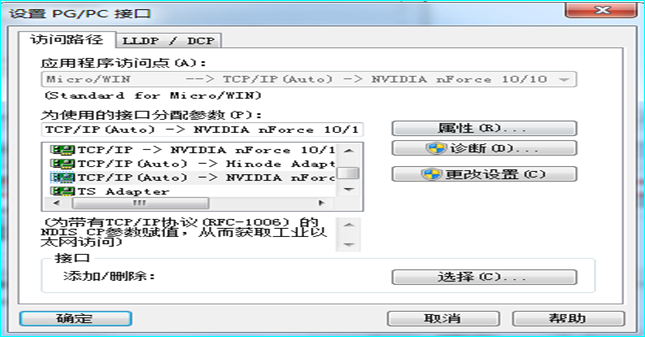

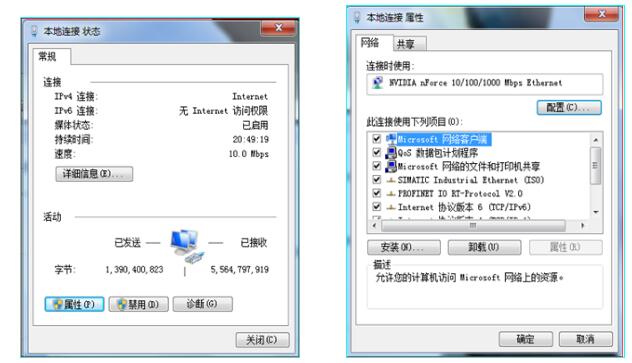

3.彈出“設置PG/PC接口”窗口，在“為使用的連接分配參數”下面的下拉列表選擇與使用電腦相一致的網口，然后點擊“確認”按鈕，電腦的網口可從本地連接屬性里面的“連接時使用”下面查看。

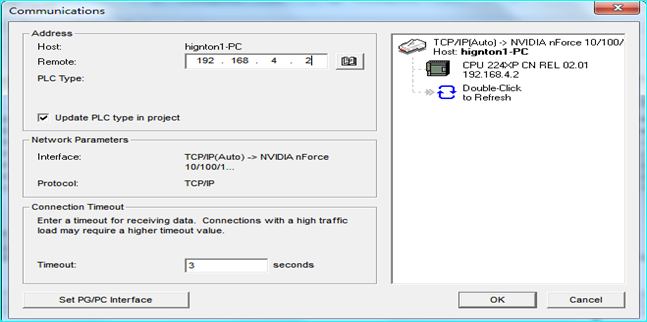

4.回到Communications窗口后，在Remote右邊的空白處填寫與設備連接的IP地址，IP地址可從客戶HinodeWindowsClient設備連接管理界面下的輸出信息窗口得到，此處填寫的IP為PLC或者協議轉換器的IP地址。填寫完IP地址后，點擊“OK”按鈕。
5.上述設置完成后會自動返回STEP7主界面，點擊下面的上載
圖標，會出現提示是否保存窗口，選擇是否保存。點擊
可下載設備PLC程序，點擊
可監控設備PLC程序。

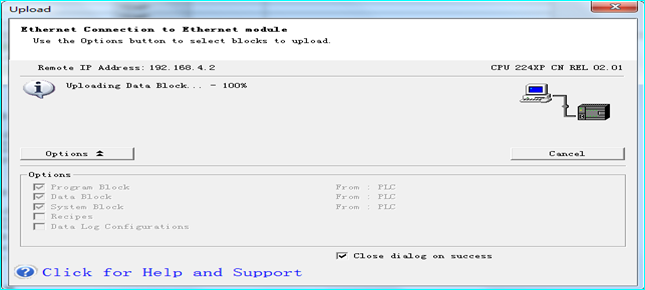

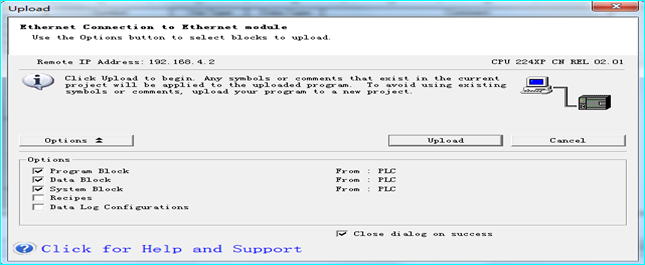

6.出現下載窗口界面，點擊“upload”按鈕開始進行讀取PLC上的程序，當程序上載完成后，則會出現“UPloading Date Black 100”，然后點擊關閉窗口。
7.上載完成后，則回到STEP7主界面，則SIMATIC LAD窗口下面程序即為讀取的設備中PLC的程序，此時可對程序進行操作調試。
